產品說明書
洗車裝置（使用說明書）
浙江森友環保成套設備有限公司
電話：400-826-9815 業務咨詢：0573-86806888
郵編：314305 網址：http//www.xkdpower.cn
目 錄
一、 儀表及開關功能定義
二、 注意事項
三、 保養
一、儀表及開關功能定義

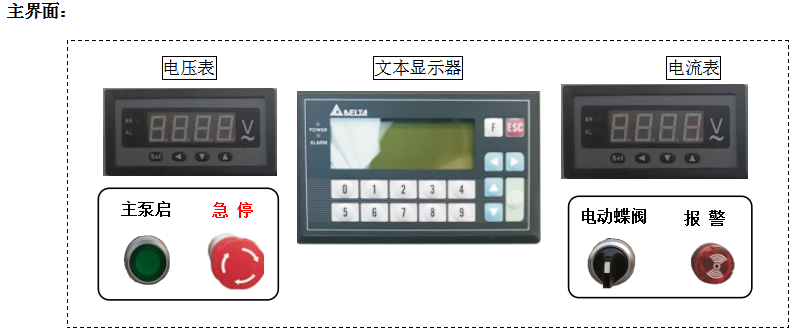

控制柜操作面板詳見圖表，具體功能定義如下：
電壓表：顯示R相與T相之間的電壓。
文本顯示器：參數設置及設備運行狀態提示。電流表：顯示設備運行的總電流。
1#水泵啟：按下按鈕，多級離心泵（供水泵）啟動（手動狀態可用）。
1#水泵停：按下按鈕，多級離心泵（供水泵）停止。
2#水泵啟：按下按鈕，水箱補水泵啟動（手動狀態可用）。
2#水泵停：按下按鈕，水箱補水泵停止。
排水閥: 按下按鈕，排水閥打開；再按下按鈕，排水閥關閉（手動狀態可用）。
手動/自動：選擇開關打到手動狀態，使用面板上的按鈕啟動停止設備；選擇
開關打到自動狀態，洗車裝置根據傳感器信號自動運行。報警：當洗車裝置出現故障時蜂鳴器發出報警聲。
急停：在緊急狀態下需停止設備時按下此按鈕，順時針轉動按鈕頭可復位。
文本顯示器操作說明
1、在任何頁面下返回上頁請按F鍵；換畫面時按前面相應的數字鍵。
2、設置參數時先按前面相應的數字鍵(密碼均為999999)，再輸入需要設定的數字，小數點按F，確認按ENT，退出按ESC。
界面操作說明：
序號 | 名稱 | 頁面 | 說明 |
1 | 主菜單 | 同按1和5設參主菜單幫助按6③參數設置監控④狀態監控⑧手動測試⑨I/O監控
| 在主菜單頁面下，同按1和5設置參數，幫助按6，按3鍵進入參數設置監控，按4進入狀態監控，按8進入手動測試，按9進入I/O監控。 |
2 | 參數設置 | 參數設置返回按F③洗車機參數④搖擺電機⑧通用參數⑨洗車間歇設置
| 在參數設置頁面下，返回按F，按3鍵進入洗車機參數設置，按4進入搖擺電機參數設置，按8進入通用參數設置，按9進入洗車間歇設置。常規狀態下不能修改。 |
3 | 狀態監控 | 停按9自動模式返回按F系統正常
| 在狀態監控頁面下，停止自動模式按9，返回按F。 |
4 | 手動測試 | 手動測試③啟補水泵④啟進水閥⑧啟排水閥
| 在手動測試參數設置頁面下，按3鍵啟動補水泵，按4啟動進水閥，按8啟動排水閥。 |
5 | I/O監控 | X0X1X2X3X4X5X6X7X10X11X12X13上頁按4返回按F2-1下頁按9
| 在 I/O監控頁面下，按4上一頁，返回按F，下頁按9。對I/O監控設置相應參數。 |
6 | 1#口 洗車參數 | 1#口進參數延時啟時間：0.0秒1設##.#清洗總時間：0.0秒2設###.#上頁按4返回按F 下頁按9
| 在洗車參數設置頁面下，對1#口進設置相應延時啟動時間和清洗總時間參數。按4進入上一頁，返回按F，按9進入下一頁。其余口部設置同上。 |
7 | 搖擺電機 | 搖擺電機是否動作按1：跟隨動作搖擺電機手動控制按2：停止狀態手動模式停機下可手動控制 返回按F
| 在搖擺電機設置頁面下，對搖擺電機設置相應動作。返回按F。 |
8 | 通用參數 | 排水延開次數0 1設##排水延開T：：0.0秒2設###.#排水打開T：：0.0秒3設###.#上頁按4返回按F 下頁按9
| 在通用參數設置頁面下，對排水延開設置相應時間參數。按4進入上一頁，返回按F，按9進入下一頁。其余口部設置同上。 |
9 | 洗車間隙設置 | 洗車機啟間歇停止紅外中1#啟禁用總計時之和0.0設定和值1#啟禁用總計時之和0.0###.#1#紅外 0.0 秒2#紅外 0.0 秒
| 在洗車間歇設置頁面下，對洗車間歇設置相應時間參數。 |
二、注意事項
1、試機啟動前必須注意管道、水桶是否存在異物，如有應及時清理排除。
2、桶內必須加無雜質清水，避免管道及噴嘴堵塞。
3、檢查維修時請關閉電源，以免設備誤啟動。
三、保養
1、定期檢查及清理噴嘴，避免堵塞。
2、定期檢查減速機固定螺絲、魚眼軸承固定螺絲、帶座軸承固定螺絲，如有松動，請及時緊固。（搖擺式）
3、定期于帶座軸承、魚眼軸承添加潤滑油。（搖擺式）
4、保持外觀清潔。
若此洗車裝置使用說明書與實際設備有變化，請以實際設備為準。
